PKC 测试平台

通过测试——紧凑而精密

采用小型平面门架 EXCM 的移动设备测试平台

移动电子设备是在高度自动化的过程中开发的。然而,它们的触摸屏和按键通常仍需手动测试。PKC Electronics 决定通过其 Chameleon 测试平台朝着全新的方向发展。它使用不同的适配器为移动设备提供自动化、快速和可靠的测试。小型平面门架 EXCM 完全处于这种环境中。

芬兰设备制造商 PKC Electronics 的自适应测试平台预示着电子设备测试的新纪元,直到现在仍主要以手动方式进行。随着诸如智能手机、平板电脑或具有触摸显示屏以及完善的音频或视频功能的导航设备之类的移动设备变得越来越复杂,对它们进行全面测试的任务也越来越复杂。用户界面性能测试、触摸屏滑动测试、移动设备侧面的按键和开关操作以及扬声器和麦克风测试需要大量保证质量的测试程序。
智能手机和平板电脑市场的快速扩展也将进一步提高对可靠测试设备的需求。仅 2013 年,全球使用的智能手机就达 14 亿部。平板电脑的数量从 2010 年的 1700 万台增加到了去年的 1.95 亿台。

需求呼唤自动化

“今天,对于我们来说,提供交钥匙测试设备非常重要,您所要做的就是快速更换适配器以适应不同的终端规格,并只需按一下按钮即可为测试程序检索正确的软件”,芬兰 PKC Electronics 测试解决方案业务区域经理 Kimmo Hyrynkangas 解释道。Hyrynkangas 继续说道:“许多最终用户平均每天需要更换适配器和相关程序两次。”

Elektrobit 运营经理 Marko Anttila 表示:“凭借 Chameleon 品牌,PKC Electronics 开发出了我们所需要的灵活测试设备。” Elektrobit 是芬兰的车辆移动设备和信息娱乐系统制造商。他补充说:“配备了相应的适配器后,该解决方案甚至可以对包括 10,000 至 100,000 个单元的中小型系列进行快速而可靠的测试。”

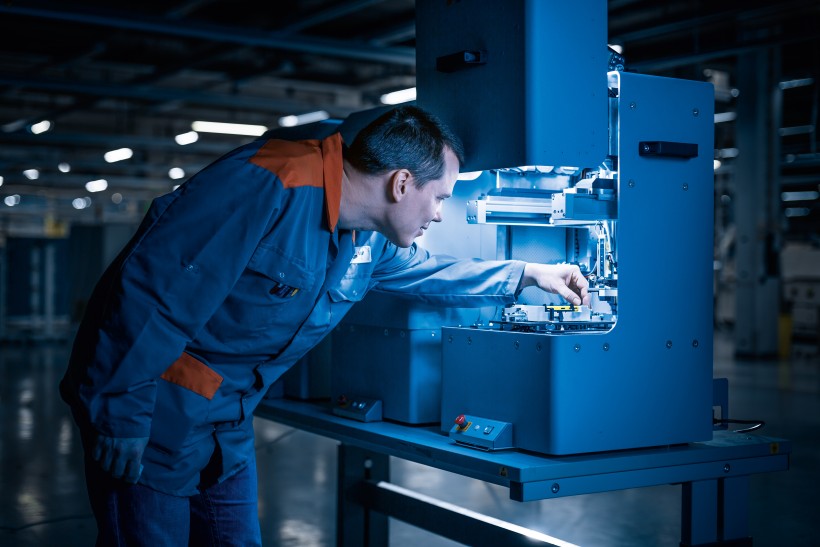

高度自动化的 PCK 测试平台

高度自动化:唯一的手动工作是定位移动设备。

高度灵活的解决方案

测试设备的高度灵活性和适应性使客户能够应对移动设备种类繁多且产品寿命周期不断缩短的情况。开发时间一直在缩短。现在必须在开发阶段就进行大量的测试。理想情况下,测试系统应该能够在开发阶段和批量生产中使用。最终客户还需要在一个测试阶段中集成多个测试功能,以确保批量生产中的快速吞吐量。其中包括显示/触摸测试、性能测试、音频测试和射频测试以及全面的评估,例如对音频测试结果的全面集成分析。因此,Chameleon 系统为集成测试仪器设定了新标准,从而允许在单个紧凑平台上执行测试。

集成在一个单元中

另一个行业趋势也即将出现:由于测试设备已集成到生产单元中,因此测试设备的尺寸必须越来越小。拥有足够的测试容量也很重要,这样测试过程才不会导致供应瓶颈。Hyrynkangas 解释说:“这是 Chameleon 系列测试设备与市场上其他产品的另一个不同之处——因为它们可以分析设备内的测试”。

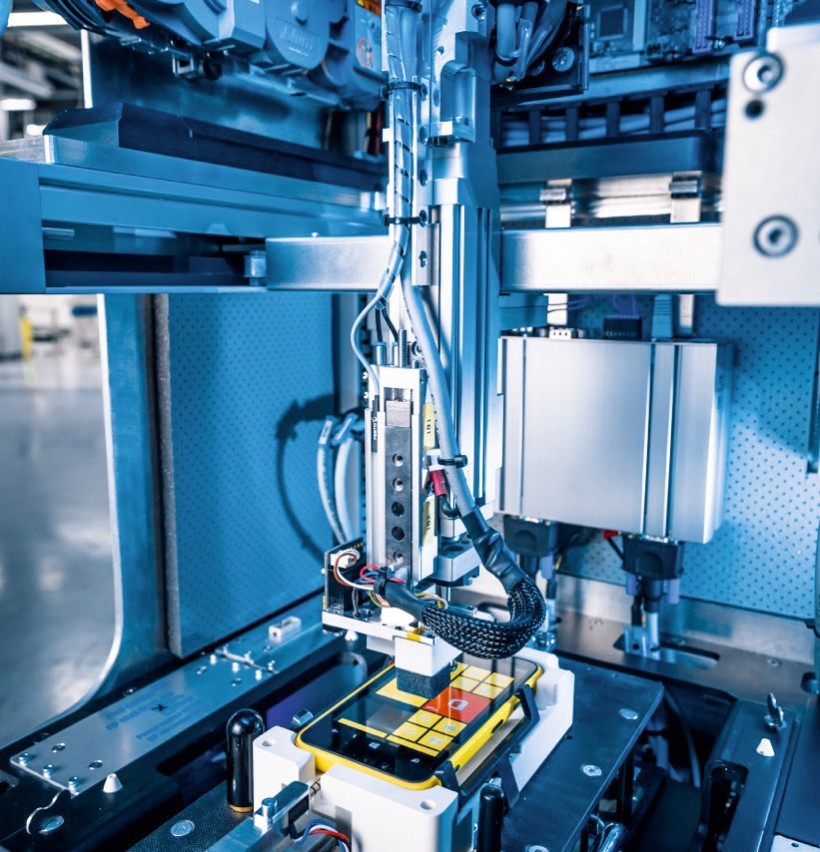

PKC 测试平台 EXCM

可触及工作空间内的任何位置:小型平面门架 EXCM

精准定位

PKC Electronics 首席工程师 Risto Mäkelä 说道:“Festo 的小型平面门架 EXCM 恰逢其时。” “有了这种紧凑型即装即用型平面门架,现在可以非常轻松地在狭小的安装空间进行精确、快速的定位。”

Festo 芬兰公司大客户经理 Jukka Merisalo 补充说:“平面门架 EXCM 在空间非常宝贵的情况下真正展现出了自己的优势。” 紧凑的平面门架可以移动到其工作空间内的任何位置。仅需要一个相当于 DIN A4 纸大小的区域。循环齿形带在二维区域(X 轴向和 Y 轴向)内移动滑块。固定电机连接在滑块上,由于采用并联运动驱动原理,移动质量仍然很小。这样可以以高达 500 毫米/秒的速度快速定位,并且重复精度约为 ±0.05 毫米。

Z 轴的滑台式电缸 EGSL,确保触摸和滑动测试的正确运行。滑台式气缸 DGSL 配备了麦克风和光立方,可以执行音频、摄像头和显示屏测试。

即装即用型系统解决方案

门架调试迅速,可以快速集成到机器中。预设置参数的驱动器和控制器包确保用户知道可以专注于自己的核心竞争力,而不必担心自动化技术的细节。Mäkelä 说道:“Festo 可以为我们提供包括硬件、软件和咨询服务的完整包,正因有了他们的支持,局势得以扭转”。

PKC Electronics Oy

Pajuniityntie 43
92120 Raahe
Finland

www.pkcelectronics.com
www.pkcgroup.com

业务领域:用于测试和电源管理的交钥匙解决方案以及机电元件设计和制造
