悬浮抓取和移动

2016年2月26日文章

借助超导体进行悬浮抓取和移动:SupraMotion 2016

一个运输滑块毫无接触地在水面上滑动;悬浮抓手抓起棍棒并将其重新放下;一个圆形磁盘通过充满液体的管道:费斯托通过于2016年汉诺威工业博览会上的三个全新SupraMotion项目再次展示超导技术令人兴奋的应用可能性。

超导体可以在特定温度(约-180 °C)下以既定距离“冻结”永磁体的磁场,并使其开始悬浮。其间的缝隙在所有房间条件下保持稳定不变——即使通过墙壁或液体同样如此。

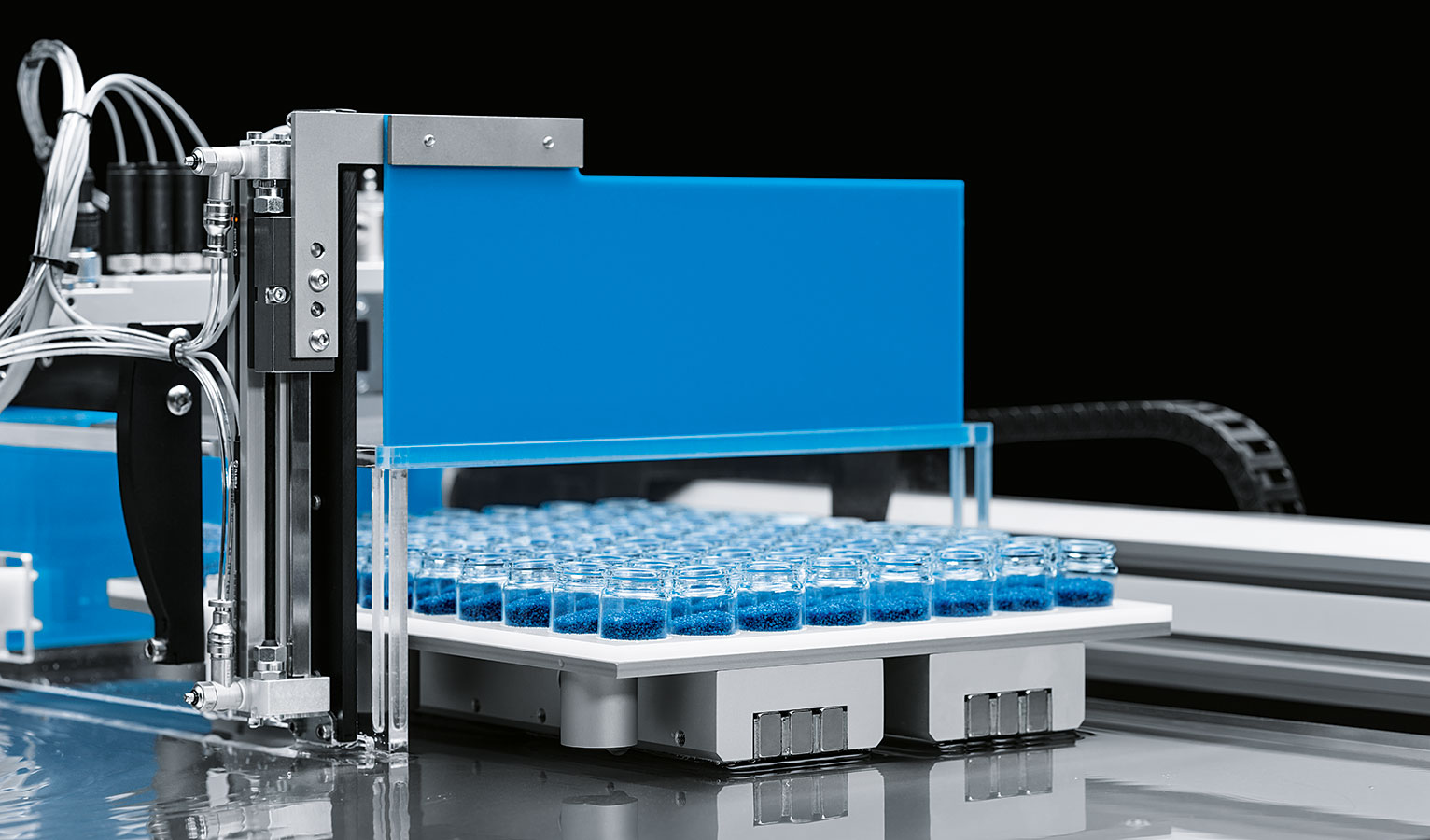

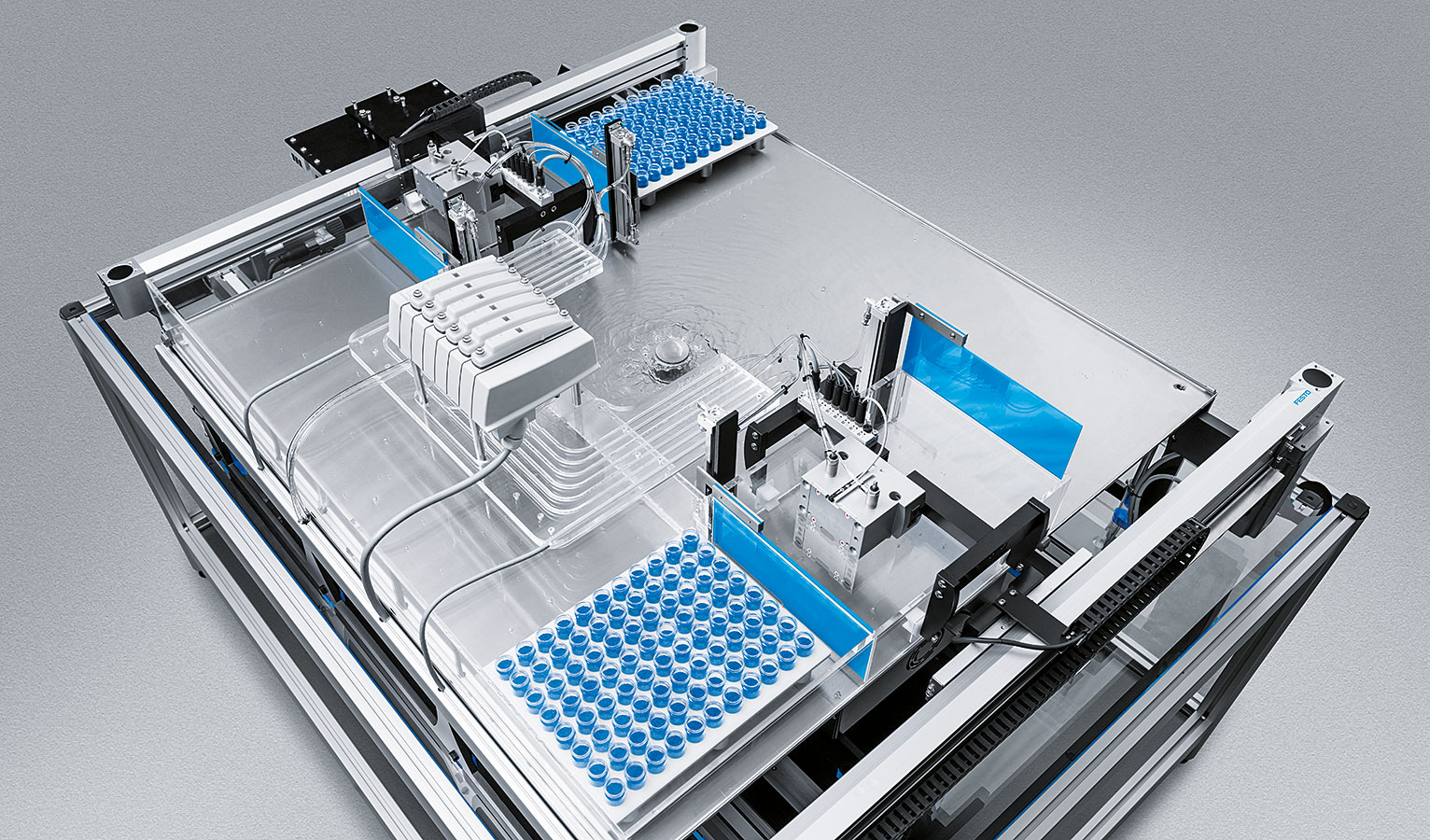

SupraJunction:水平传输

展品SupraJunction利用这一效果令两个支撑板悬浮于超导体上方。两个安装在板材底部的磁轨使之成为可能。悬浮物体载体在循环路线中跨越水平水池并通过闸门运输小型玻璃容器。其中,这些载体同样从一个运输系统的超导体元件(具有超导体的冷却容器)传递至另一个系统上的另一个元件上。在这种非接触传递中,一个电磁铁将支撑板朝着磁性轨道的作用方向拉向另一个低温恒温器(冷却容器)。此类传递首次在水平方向上得以实现。

超导技术的优势:承载系统和自动化技术从而彻底相互分离,这可以防止组件受到污染,并实现了非常容易的清洁——极为适合用于包装行业、实验室自动化、医疗、食品和医药行业。

SupraJunction:水平传输
SupraJunction:水平传输

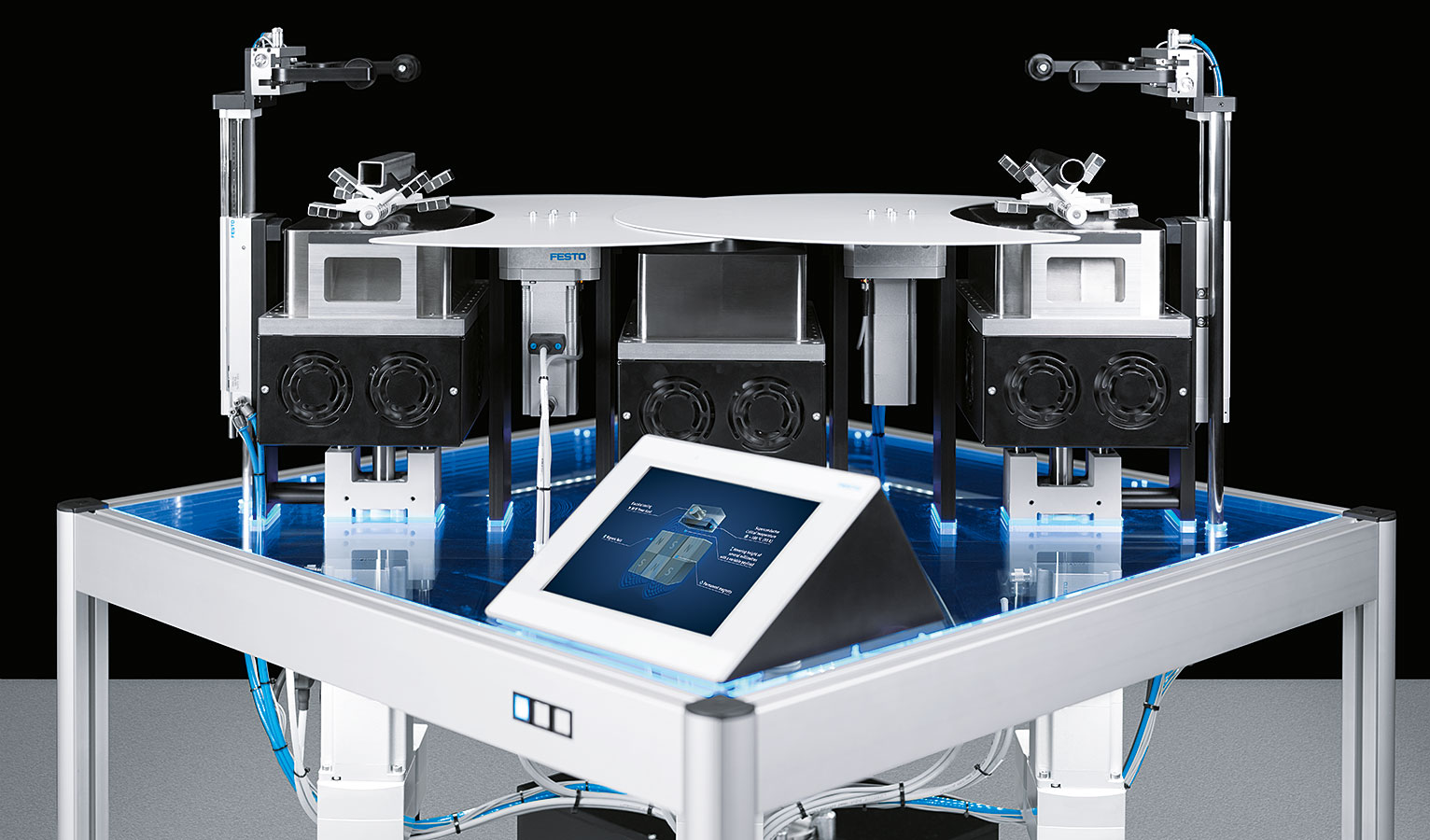

SupraGripper:悬浮抓取

未来理念SupraGripper实施了一项全新应用:使用两个悬浮抓手保持并运输物体。它们各具有三个手指,并自由悬浮在两个月牙形板上。在其下安装了三个带有超导体的低温恒温器。为了抓取物体,位于低温恒温器上的电子线圈发送脉冲。这可以在需要时触发与磁性抓手元件的存储连接,或重新建立连接。借助这一脉冲,单独手指元件向下或向上打开,抓手由此打开或关闭。

借助这一技术,物体可以例如跨越分割区域或在密闭空间中得以抓取和运输。这可用于清洁室或在气体、真空或液体中的工作。

SupraGripper:悬浮抓取
SupraGripper:悬浮抓取

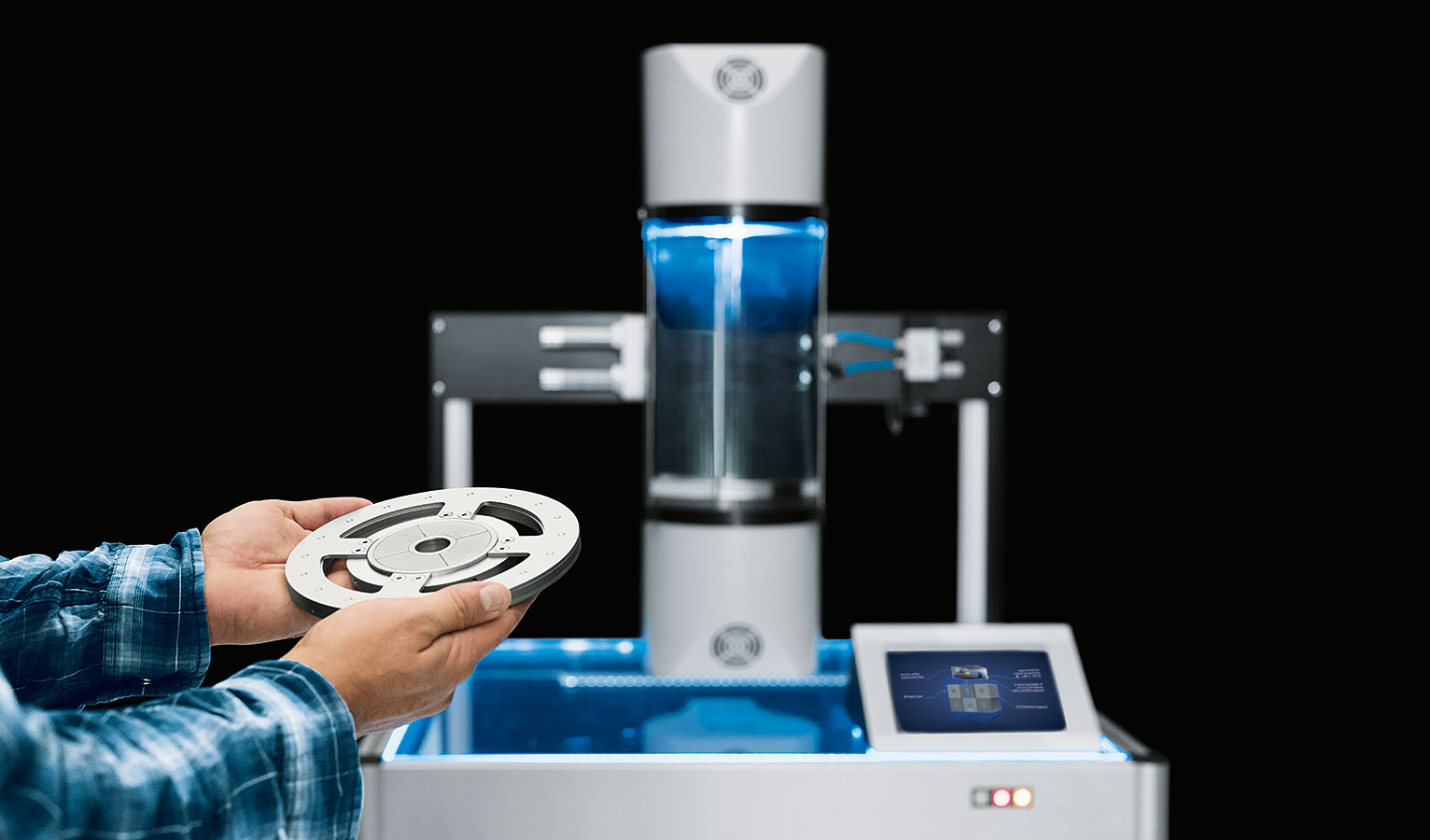

SupraTube:封闭管中的旋转

SupraTube项目展示了,如何从外部控制处于充满液体管道中的物体移动,并对此进行无接触执行。在一个玻璃管两端外侧各安装了一个具有超导体的低温恒温器。在垂直放置的管道内具有一个磁性圆盘。它以约五毫米的悬浮间距固定在两个低温恒温器上,在开始时悬垂于上部低温恒温器下方。低温恒温器周围的磁性环开始旋转运动,并将这一运动传输至管道内的悬浮磁体上。悬浮磁体通过低温恒温器的电子脉冲被排斥,并以旋转运动向下移动。在底端,磁体由另一个低温恒温器中的超导体重新截取并居中。

由此可以令封闭容器中的充装物,如危险物质或爆炸性气体,进行旋转运动,或有针对性地穿过容器。

SupraTube:封闭管中的旋转
SupraTube:封闭管中的旋转

受控电动冷却

通过三个当前SupraMotion展品,费斯托再次扩大了迄今所展示的储运形式。所有三项应用具有电控冷却器,最大功率80瓦,由此可以借助控制装置根据系统需求准确设定所需冷却温度。
