SupraLoop

传递悬浮物体

跨越系统边界的无接触运输

通过跨越系统边界对物体进行悬浮传递不仅能够实现更长的无接触流程链。这同样还能够实现在具有严格洁净度要求的环境中的低维护应用。

SupraLoop:不同运输系统的组合

SupraLoop展品展示了不同运输系统与超导技术的结合。三种不同的系统被安装在循环回路中:一条经典传送带、多载体系统MCS®和一个超导系统。

在SupraLoop上将运输多个箱体(载体)。其下方的磁化部件不仅用于与多载体系统MCS®的无接触驱动器进行耦合,同样用于实现SupraMotion的悬浮效果。一个载体能够通过一个转辙器移至带有超导体的低温恒温器上,并与此进行耦合,之后进行悬浮移动,同样可跨越隔离物与墙壁。

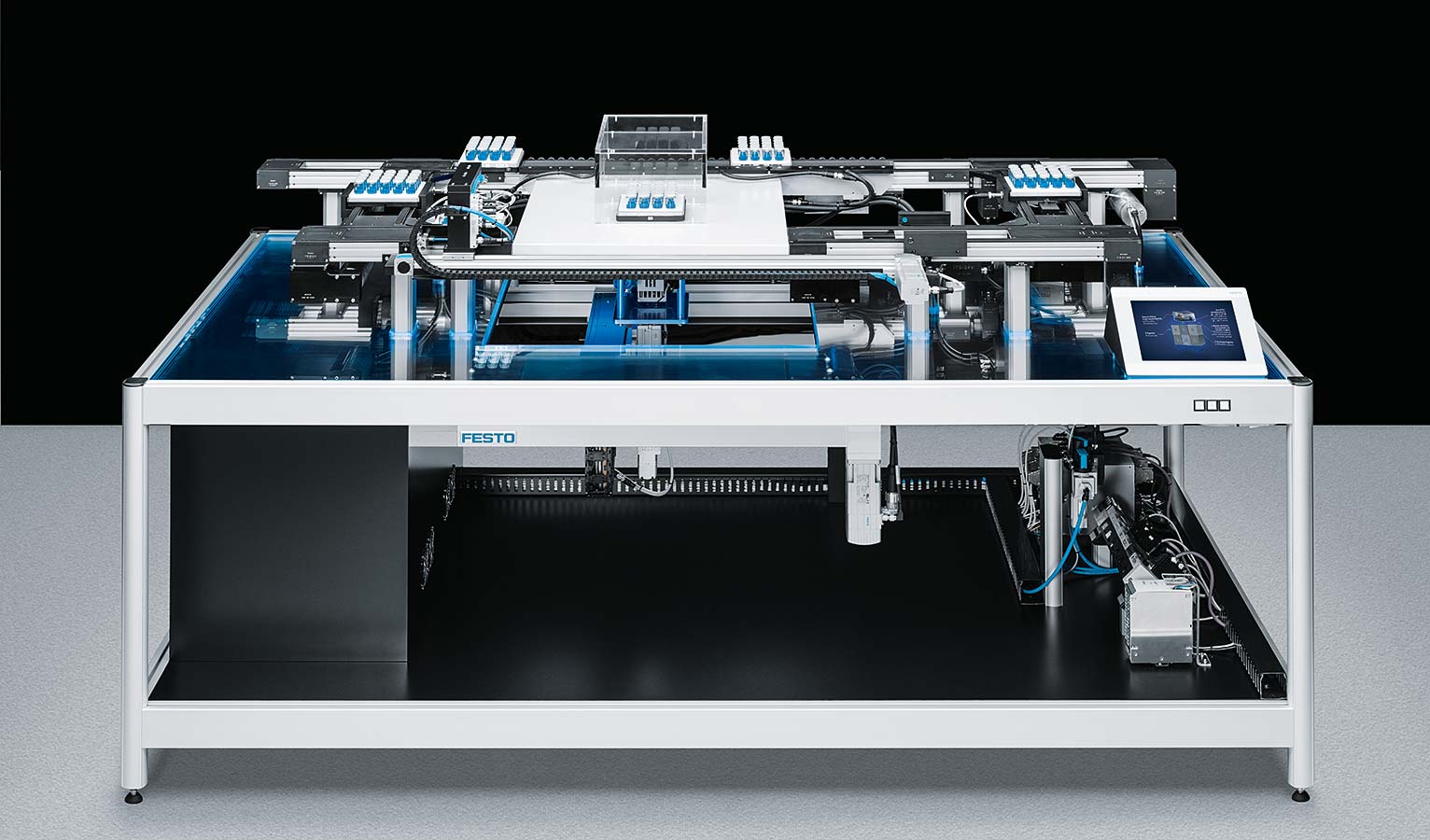

SupraLoop

在洁净室工作领域的应用潜力

这一原理的一个潜在的应用领域在于对加工流程中的单独运输滑块进行脱离,并借此以无接触形式驶入洁净室,或在具有气体或液体的密闭区域内对其上的物体进行加工。

SupraLoop

费斯托集成产品


带有CEC的CPX终端控制器

CECC-S控制器

CDPX-X操作装置

CACN电源

EXCH-40二维悬臂

CMMP-AS马达控制器

EGC-50齿带驱动轴

EMMS-ST步进马达

EAMM-A轴向组件

CMMO-ST马达控制器

HGPL平行抓手

MSB4保养设备组合

多载体系统MCS®a>

SupraJunction:悬浮支撑板的水平移动

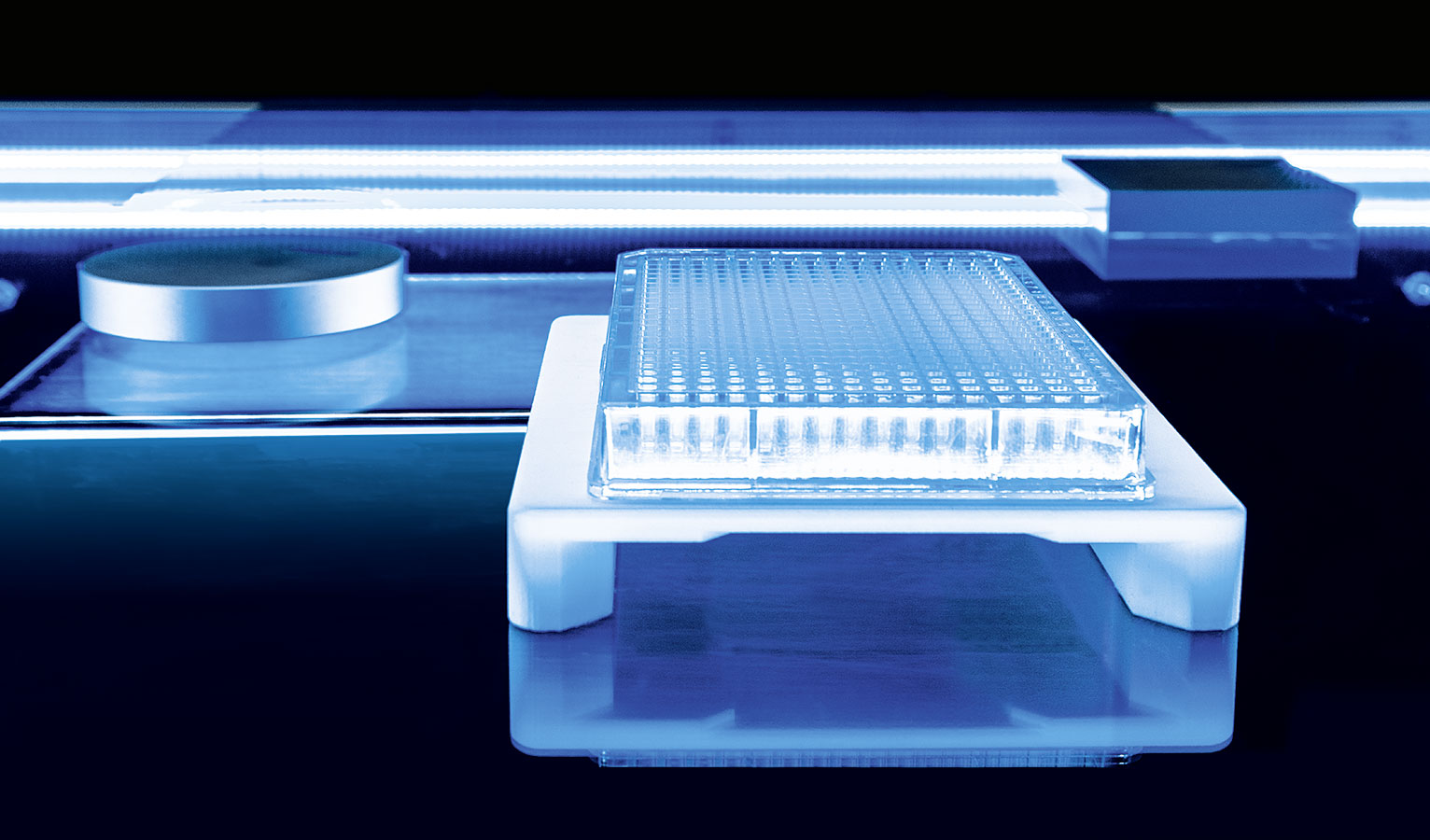

通过SupraJunction,费斯托展示了通过封闭表面以及跨越闸门的无接触物体传输。得益于在其底部安装的磁轨,两块支撑板可以悬浮于超导体上方。这两块支撑板通过一个超导元件被传递至输送系统上,并被传导至位于另一个搬运系统的下一个元件上,由此在循环路线上运输小型玻璃容器。

SupraJunction

在从一个低温恒温器向另一个低温恒温器的非接触输送中,固定在电轴上的电磁铁将支撑板向磁性轨道的作用方向牵引至下一个低温恒温器。由此,费斯托首次实现了从两个系统之间的水平自动传输,以及较长流程链上与跨越系统界限的悬浮运输。

易于清洁与受保护运输

在整个过程中,支撑板悬浮于平面水池上。承载系统和自动化技术从而彻底相互分离,这可以防止组件受到污染,并实现了非常容易的清洁——极为适合用于包装行业、实验室自动化、医疗、食品和医药行业。

SupraJunction

费斯托集成产品


带有CEC的控制器CPX终端

MSB6保养设备组合

DGC直线驱动器

MPAC阀岛

ELGA齿带驱动轴

MSE6能效模块

SupraCycle: 悬浮磁块的传输

SupraCycle首次展示了悬浮永磁体从一个超导体自动化模块向另一个模块的主动传输。在基板上装有三个带有超导体、并可以进行360°旋转的 低温恒温器。两个磁性物体载体冻结在低温恒温器中,并各与超导体保持几厘米的悬浮距离,之后由一个低温恒温器传递至下一个低温恒温器。低温恒温器上的装置 确保必要的集成智能性。

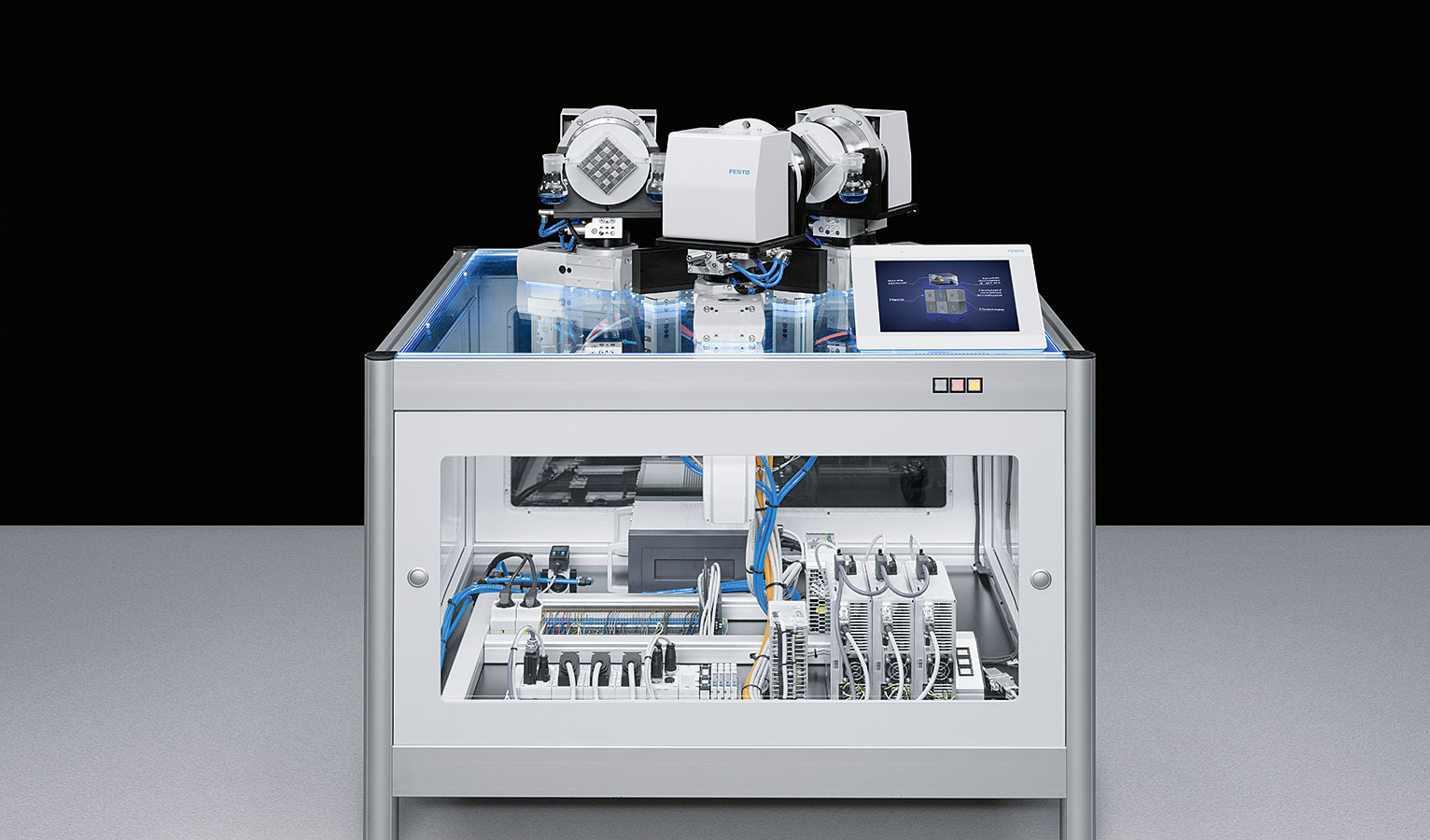

SupraCycle

跨系统运输

SupraCycle同样具有应用可能性:例如物体载体在两个系统之间或跨越系统的非接触式传递,正如展品中玻璃瓶所示。由此,人们可以首次实现任何长度的加工链。

SupraCycle

费斯托集成产品


带有CEC的控制器CPX终端

伺服马达EMME

CMMP马达控制器

带有CPX终端的MPA-S阀岛

SBO相机
